本文为《Mac使用Wireshark抓包入门指南》的扩展文章，解析Wireshark捕获网络数据包（packet）的“洋葱结构”。

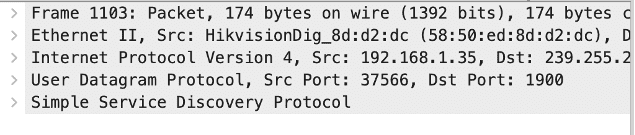

数据包结构

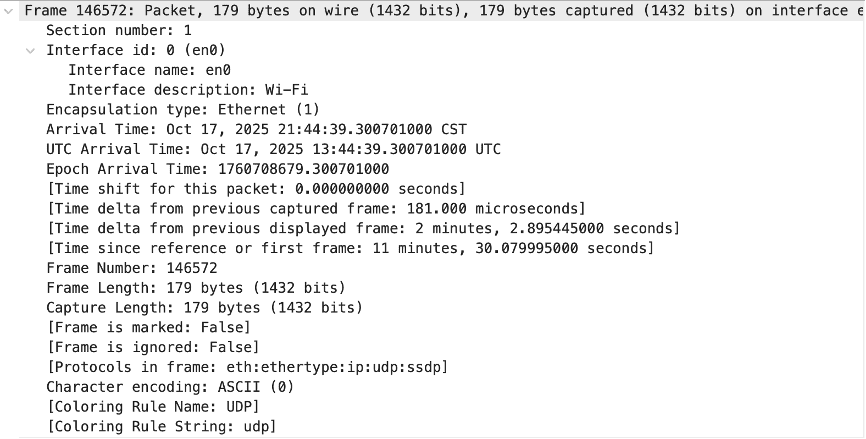

1、Frame（帧）
抓包信息、时间戳、长度、接口等原数据。
1、Frame 146572：第146572个抓到的数据包；
2、Section number：表示该帧在捕获文件中的段编号，默认情况下，大部分捕获文件只有一个段，所以通常显示1。
3、Interface id 0 (en0)：从第几个接口捕获的，这里是en0接口；
4、Encapsulation type: Ethernet(1)：表示该帧的链路层封装类型为以太网帧；
常见封装类型有：
Ethernet (1)：最常见，以太网帧。
Raw IP (101)：没有以太网头部的原始 IP 包（如某些隧道接口）。
PPP (9)：点对点协议（拨号、VPN）。
802.11 (105)：无线 Wi-Fi 数据帧。
5、Arrival Time：表示数据包被捕获的时间（本地系统时钟）；
6、UTC Arrival Time：表示数据包被捕获的时间（UTC始终）；
7、Epoch Time：Unix时间戳；
8、Time shift for this packet：该包相对于捕获始终的时间偏移量，一般情况下都是0.000000000秒；
9、Time delta from previous captured frame：该包与上一个被捕获的包之间的时间间隔。用于分析网络流量密度；
10、Time delta from previous displayed frame：计算当前包和显示的包的时间间隔。比如当前使用过滤器显示20个HTTP请求，这里的时间间隔是这20个HTTP包之间的间隔，不是所有包的间隔；
11、Time since reference or first frame：表示该包距离“参考帧”或“第一个包”的时间差。默认情况下，Wireshark把第一个包当作时间零点。
12、Frame Number：包序号；
13、Frame Length：网络上该帧实际长度（包括链路层开销）；
14、Capture Length：Wireshark实际保存的字节数；
15、Frame is marked：该帧是否被用户标记（Marked），用于标出关键事件，可以右键包 → “Marked/Unmarked Selected” 来切换此状态；
16、Frame is ignored：该帧是否被Wireshark忽略，忽略的包会从分析逻辑中排除，可以右键包 → “Ignore/Unignore Selected” 来切换此状态。
17、Protocols in frame：显示该帧中包含哪些协议层。例如：
Protocols in frame: eth:ethertype:ip:tcp:http链路层是Ethernet，网络层是IP，传输层是TCP，应用层是HTTP。
18、Character encoding：Wireshark显示字符串时使用的字符编码，例如ASCII、UTF-8，通常这个字段自动由协议解析器推断，除非手动修改显示编码；
19、Coloring Rule Name：当前帧匹配的“着色规则名称”；
20、Coloring Rule String：匹配着色规则的表达式（过滤条件）；

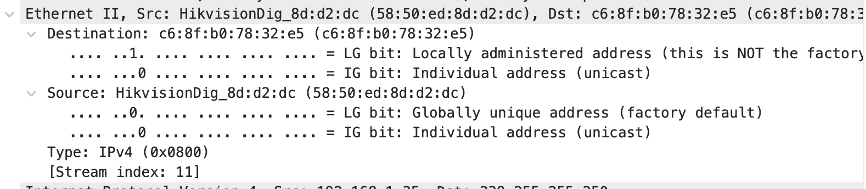

2、Ethernet（以太网层）
源Mac、目标Mac、协议类型（0×0800表示IPv4）。
1、Destination：该帧要发送的目标 MAC 地址。如果目标地址是ff:ff:ff:ff:ff:ff，表示广播包，发送给局域网内所有设备。
2、Source: 该帧的发送方 MAC 地址。表示哪个网卡发出的包，用于判断哪台主机在发送数据，以及ARP欺骗或伪造MAC地址的行为。
3、Type：以太网封装的上层协议，通过这个字段决定下一层如何解码。
常见值：
IPv4：0x0800，Wireshark显示Internet Protocol version 4
IPv6：0x86DD，Wireshark显示Internet Protocol version 6
ARP：0x0806，Wireshark显示Address Resolution Protocol
VLAN：0x8100，Wireshark显示IEEE 802.1Q Virtual LAN
MPLS：0x8847，Wireshark显示MPLS unicast
PPPoE：0x8864，Wireshark显示Point-to-Point Protocol over Ethernet
例如：

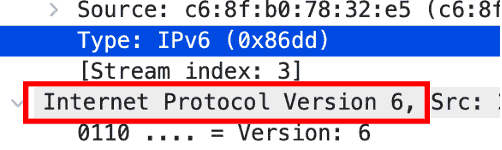

Type: IPv6 (0x86dd)表示该帧的负载是一个 IPv6 数据包，Wireshark 就会在下一层显示 “Internet Protocol Version 6”。

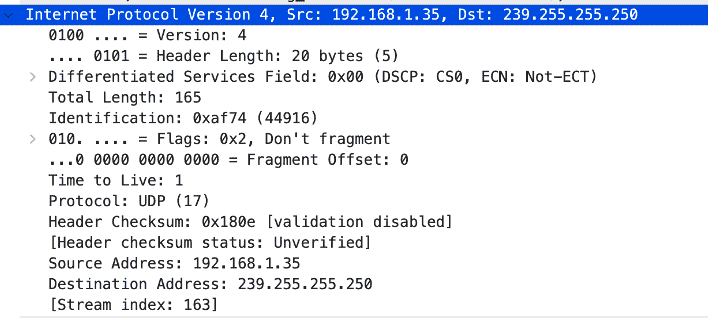

3、IP层（Internet Protocol)
源 IP、目标 IP、TTL、标志位、校验和等。
1、0100 …. = Version：表示这是一个IPv4数据包，IPv6的版本值是0110。

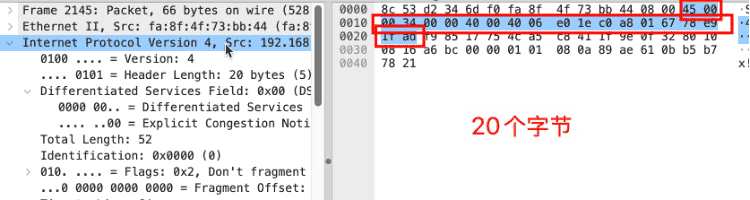

2、…. 0101 = Header Length：表示IP头长度为5。
这里涉及一个知识，当年在涉及IPv4时（1970s），CPU通常以32位（4字节）为最小处理单位，IHL的长度为5，表示IP头部有5个4字节单元，也就是20个字节。
IHL(5) × 每单位4字节 = 20字节对应的IP数据包的IP头部长度为20个字节。
3、Differentiated Services Field：区分服务字段。
前 6 位：DSCP（Differentiated Services Code Point）表示包的优先级、延迟、吞吐量要求。
例如：0000 00 → Best Effort（普通），1011 10 → Expedited Forwarding（高优先级）。
后 2 位：ECN（Explicit Congestion Notification），表示网络拥塞通知机制，用于现代 TCP 拥塞控制。一般家庭网络中，这部分多为 0。
4、Total Length：总长度，表示整个IP（头+数据）的总长度，单位是字节。

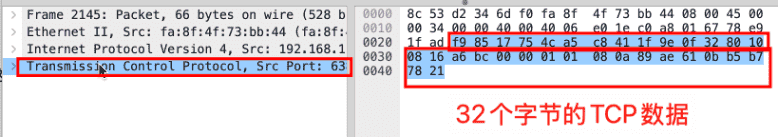

这里的Total Length为52，表示这个IP包一共有52个字节，即前面的20个头部长度（IP层）+ 32个字节的TCP数据。也可以理解为除去以太网层的14个字节的所有字节。
5、Identification：标识符，这个值用来标识属于同一个IP分片的包。
当一个大数据包被拆分为多个小片传输时，每个片段都有相同的 Identification 值。
Wireshark 可以据此重组完整的包。
例如：
Identification: 0x1c46 (7238)表示这是ID=7238的包或分片。
如果Identification值为0x0000(0)，可能是包没有分片，系统设置为0，当作默认标识符。大部分小包（比如DNS、HTTP请求）都不会分片。
6、010. …. 与 …0 0000 0000 0000：Flags 与 Fragment Offset（标志与分片偏移）。这16位连在一起，前3位表示Flags（标志），后13位表示Fragment Offset（分片偏移）。
1）前 3 位：Flags（标志）
第0位：保留位（0）
第1位：DF（Don’t Fragment，不可分片）
第2位：MF（More Fragments，还有后续分片）
可以理解为：0 | DF | MF，对应的二进制位：
000：可分片，但目前未分片
010：不允许分片（DF=1）
001：当前包是分片（MF=1）且后面还有片
000 + offset≠0：表示这是最后一个分片
2）后 13 位：Fragment Offset（分片偏移），当值为0时，表示这是第一个分片，或者根本没有分片。
7、Time to Live：生存时间（TTL），TTL 是一个计数器，每经过一个路由器就减 1。当 TTL = 0 时，包被丢弃。这样可以防止数据包在网络中无限循环。
常见默认值：
Windows / macOS → 128
Linux → 64
Cisco 路由器 → 255
例如：
Time to live: 64表示还能经过 64 个路由器。
8、Protocol：协议类型，封装的传输层协议。
ICMP：1，Internet Control Message Protocol
TCP：6，Transmission Control Protocol
UDP：17，User Datagram Protocol
GRE：47，Generic Routing Encapsulation
ESP：50，IPsec Encapsulating Security Payload
例如，Protocol: TCP (6)，表示传输层为TCP协议。
9、Header Checksum：头部校验和，用于检测 IP 头是否在传输中出错的校验码。
计算规则：
只覆盖 IP 头部，不包括数据。
每次 TTL 减 1 后都需要重新计算。
Wireshark 通常还会显示：
Header checksum status: Unverified / Good / BadGood → 校验通过；
Bad → 校验失败（数据损坏）；
Unverified → Wireshark 没有验证（比如捕获自本机）。
10、Source Address：源地址，包的来源IPv4地址。
例如：
Source Address: 192.168.1.10311、Destination Address：目标地址，包的目的IPv4地址。
例如：
Destination Address: 111.231.22.11612、Stream index：流索引，属于Wireshark的辅助信息，表示该IP包属于第几个被识别出的通信流。
Wireshark会根据源/目标 IP、协议类型来划分“对话流”，给每个流编号。

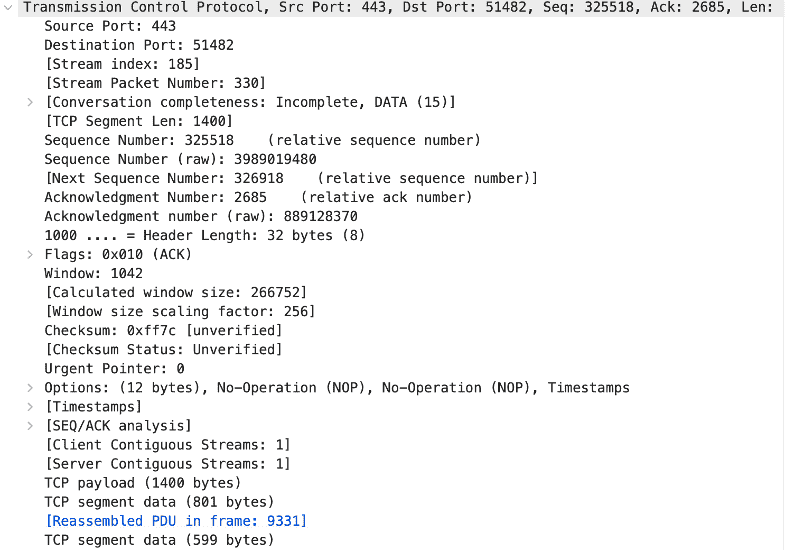

4、传输层（TCP或UDP)
源端口、目标端口、序号、ACK号、标志位（SYN、ACK、FIN…）；
TCP和UDP结构不同，TCP字段包含UDP结构，这里以TCP结构作为讲解。
1、Source Port/Destination Port：表示发送方和接收方的端口号，表示对方计算机上哪个应用程序发送/收到这个数据包。
常见端口：
DNS：53
DHCP：67/68
HTTP：80
HTTPS：443
3、Stream index：Wireshark给每个TCP会话的自动编码，同一个TCP连接拥有相同的Stream index。
例如，Stream index: 185，表示第185条TCP流。
4、Stream Packet Number：Wireshark给每条TCP流的局部编号，从1开始，表示第几个包。
5、Conversation completeness：Wireshark检查该条TCP会话是否完整：
Incomplete：有包丢失或中断。
Complete：三次握手、四次挥手完整。
Reset：被 RST 中断。
6、TCP Segment Len：Wireshark计算出来的ITCP数据部分长度（不包含头）。

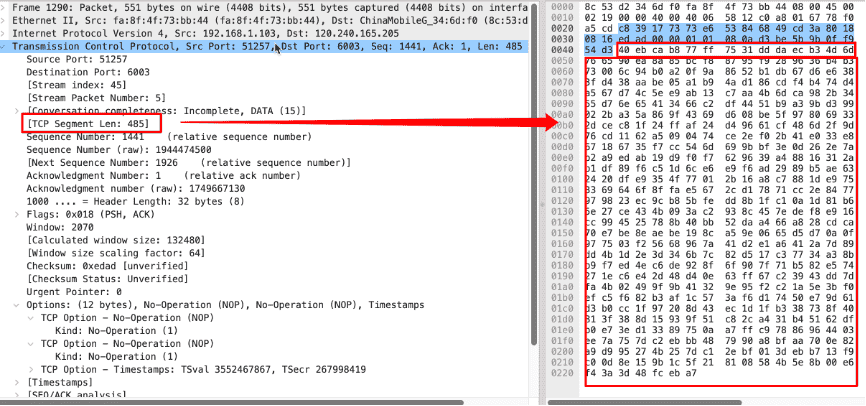

7、Sequence Number：表示此TCP段携带的第一个字节，在整个流中的位置初始序号。
例如，该TCP包的字段为：
TCP Segment Len: 1440
Sequence Number: 18604下一个包的Sequence Number字段为该包的TCP Segment Len+ Sequence Number，1440 + 18604 = 20044。
TCP Segment Len: ***
Sequence Number: 20044可以理解为，当前包的第一个字节，在整个TCP连接中，是第18604个字节。两个包的序号差值反映上一个包中TCP payload的长度。
8、Sequence Number (raw)：报文携带的32位序号。因为当电脑和服务器建立连接时，第一个数据包的初始序号（ISN）是系统随机生成的，所以没有实际意义。
仅用于分析TCP通信时，从连续开始第算起第几个字节。
9、Next Sequence Number：Wireshark计算出的，下一个包的Sequence Number，用于判断包是否连续。
Next Sequence Number = 当前 Sequence Number + 数据长度10、Acknowledgment Number：确认号，表示已经接收的这个字节之前的所有数据。
11、Acknowledgment Number (raw)：报文携带的32位序号，与Sequence Number (raw)相同。

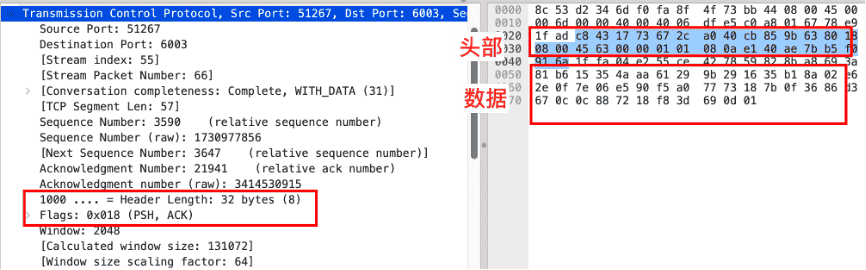

12、1000 …. = Header Length：对应TCP报文的十六进制8，单位为4字节，因此这里表示TCP的头部长度为 (8 × 4) = 32bytes。
TCP报文中32个字节属于“头部”，后面才是数据。

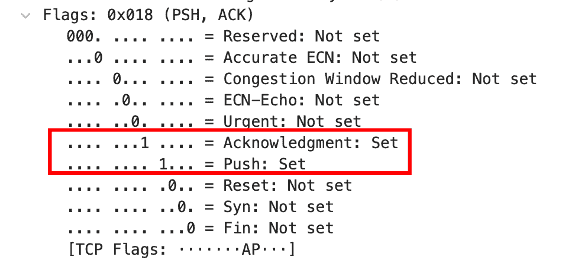

13、Flags：表示TCP控制标识位，共有10位。
Reserved ECN CWR ECE URG ACK PSH RST SYN FIN每一位控制 TCP 会话的某种行为：
1）Reserved：TCP保留，必须置为0
2）Accurate ECN：启用ECN精确确认机制
3）CWR：拥塞窗口减少 (Congestion Window Reduced)
4）ECE：显式拥塞通知 (ECN Echo)
5）URG：紧急指针有效 (Urgent Pointer)
6）ACK：确认号有效 (Acknowledgment)
7）PSH：推送 (Push)
8）RST：连接重置 (Reset)
9）SYN：发起连接 (Synchronize)
10）FIN：结束连接 (Finish)
每一位对应TCP的10个标识位。
14、Window：TCP流量控制字段，告诉对象发送方接收缓冲区还能接收多少字节。例如 Window: 2048，表示对方可以再发送2048字节数据而不用等待确认。
15、Calculated window size：Wireshark计算出的实际可用窗口大小，如果TCP使用窗口缩放（Window Scale），计算窗口 = 原始窗口 × 缩放因子。
16、Window size scaling factor：TCP选项里的窗口缩放因子，用于增加TCP的窗口大小，解决高带宽延迟产品（BDP）问题。
17、Checksum：TCP校验和，校验 TCP 头和数据，防止损坏。
18、Checksum Status：Wireshark 自动验证，显示结果。
[correct] 校验和正确
[incorrect] 校验和错误
[unverified]：无法校验（抓包环境可能不支持）
19、Urgent Pointer：指向紧急数据的结束位置（现在几乎不用，历史上用于紧急通知应用层数据）。仅当 Flags 中 URG=1 时才有效。
20、Options：TCP 支持多种可变长度选项，比如。
MSS (Maximum Segment Size)：本端可接收的最大TCP段大小；
Window Scale：窗口缩放因子；
Timestamps：TCP时间戳，用于RTT（往返时延）估计和PAWS（保护机制）；
SACK：选择性确认（Selective Acknowledgment）。
Wireshark 通常会显示：
Options: (12 bytes), Maximum segment size, SACK permitted, Timestamps
21、Timestamps：从TCP Options提取的时间戳，用于RTT估算、PAWS检测、防止序列号重用。
22、SEQ/ACK analysis：Wireshark分析TCP包的序列号与确认号关系。
23、Client Contiguous Streams/Server Contiguous Streams：分析客户端和服务器连续发送的数据流。
24、TCP payload：实际应用层数据，TCP头之后的字节，例如HTTP请求/响应、DNS over TCP、TLS等。
26、TCP segment data：Wireshark展示的TCP段原始数据，包括TCP头+TCP payload。
5、应用层(HTTP、DNS、TLS、SSDP等)
请求内容、头字段、域名、加密握手信息等等。
Wireshark应用层字段的UDP与TCP的结构差异很大。
TCP结构
TCP是面向连接、可靠的协议，TCP本身只负责数据可靠传输（序列号、确认号、窗口控制等），不解析应用数据。应用层字段取决于TCP payload的协议类型。
1、HTTP / HTTPS (TLS)
Wireshark 会识别 TLS/HTTP 协议
字段可能是：
TLSv1.2 Record Layer: Application Data
Protocol: Hypertext Transfer Protocol实际内容可能加密，所以可能无法看到 HTTP 明文

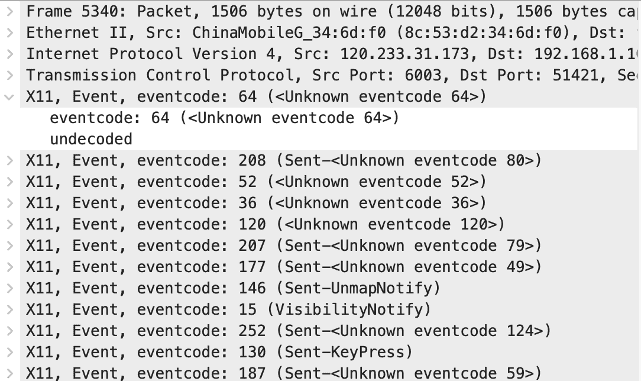

2、X11（图形显示协议）
Wireshark 会解析 X11 event
如果抓包异常或数据不完整，可能显示：
[Malformed Packet: X11]
[Expert Info: Malformed Packet]UDP结构
这是因为UDP是无连接、简单、头固定8字节的协议。本身不提供序列号、确认号、重传等机制。
因此，UDP中不同的应用协议字段也不相同。

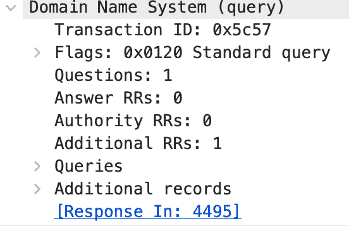

1、DNS
1）Transaction ID：请求标识号；
2）Flags：查询/响应标志；
3）Questions / Answer RRs / Authority RRs / Additional RRs：DNS 报文各部分计数；
4）Queries / Additional records：具体查询或资源记录；
2、DHCP
DHCP 实际是基于 UDP 的客户端-服务器协议。
Wireshark 会解析成详细字段：
1）Message Type（Offer、Discover 等）；
2）Transaction ID（DHCP 会话标识）；
3）Client / Your / Next / Relay IP；
4）Options：子网掩码、路由器、DNS 等；
总结
Wireshark数据包结构，本质是从获取的数据包中提取数据，并以人类可读的方式显示出来。
Wireshark数据包结构和十六进制字符相对应，数据结构字段从原始字符中提取，个别字段是由Wireshark整理出来的。
主要分为Frame（帧）、Ethernet（以太网层）、IP层、传输层和应用层。
如果没有应用层字段，可能是因为：
1、可能是TCP包无payload（SYN/ACK），
2、加密协议（TLS/HTTPS）
3、Wireshark 无法识别或数据包异常
